¿Cuál es la corriente de un módulo LED? Esta es una pregunta que surge a menudo entre quienes participan en proyectos de iluminación, ya sean electricistas profesionales, entusiastas del bricolaje o propietarios de negocios que buscan mejorar la iluminación de su tienda. Como proveedor de módulos LED, me he encontrado con esta consulta en numerosas ocasiones y estoy aquí para arrojar algo de luz sobre este tema.
Comprender los conceptos básicos de la corriente LED
Antes de profundizar en los detalles de la corriente del módulo LED, es esencial comprender qué es la corriente en el contexto de la electrónica. La corriente, medida en amperios (A), es el flujo de carga eléctrica a través de un conductor. En un módulo LED, la corriente determina cuánta energía consumen los LED y, en consecuencia, qué tan brillantes brillarán.
Los LED son dispositivos semiconductores y tienen características eléctricas específicas. A diferencia de las bombillas incandescentes tradicionales, que pueden funcionar en una amplia gama de voltajes y corrientes, las LED son más sensibles. Requieren una corriente relativamente constante para funcionar correctamente y mantener su longevidad. Si la corriente es demasiado alta, los LED pueden sobrecalentarse y quemarse. Por otro lado, si la corriente es demasiado baja, es posible que los LED no alcancen su máximo potencial de brillo.
Factores que afectan la corriente de un módulo LED
Varios factores influyen en la corriente de un módulo LED. Uno de los factores principales es el voltaje directo de los LED. El voltaje directo es la caída de voltaje a través del LED cuando conduce corriente. Los diferentes tipos de LED tienen diferentes requisitos de voltaje directo. Por ejemplo, un LED rojo típico puede tener un voltaje directo de alrededor de 1,8 a 2,2 voltios, mientras que un LED azul o blanco puede requerir de 3,0 a 3,6 voltios.
La cantidad de LED en el módulo también juega un papel crucial. Si se conectan varios LED en serie, el voltaje directo total del módulo es la suma de los voltajes directos de cada LED individual. Esto significa que la fuente de alimentación debe proporcionar un voltaje que sea suficiente para superar el voltaje directo total de los LED conectados en serie. Cuando los LED se conectan en paralelo, la corriente se divide entre las ramas paralelas, pero el voltaje en cada rama sigue siendo el mismo.

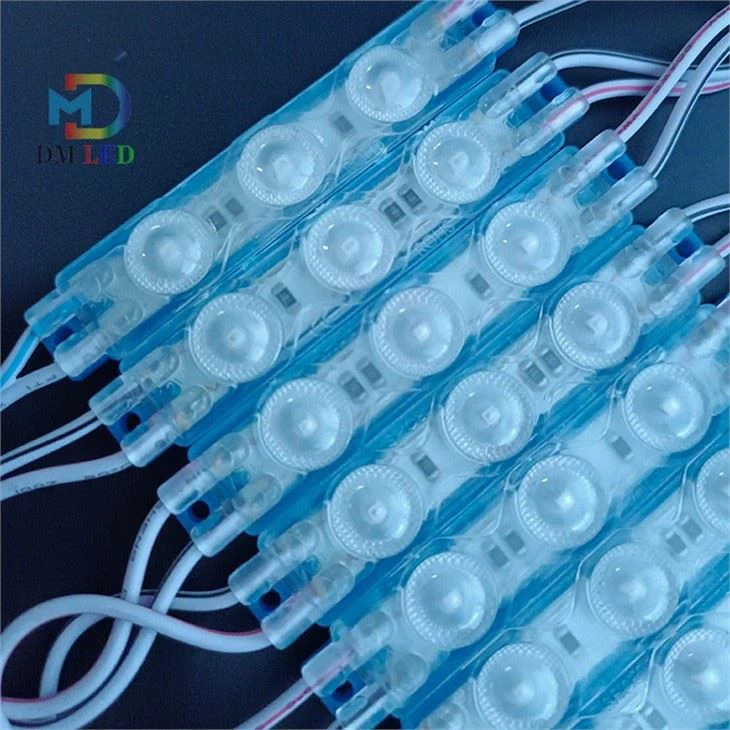

Otro factor es la potencia nominal del módulo LED. La potencia (P) de un dispositivo eléctrico se calcula mediante la fórmula P = VI, donde V es el voltaje e I es la corriente. Si conoce la potencia nominal y el voltaje del módulo LED, puede calcular la corriente usando la fórmula I = P/V. Por ejemplo, si tienes unMódulo Led 12v 1.5W, puede calcular la corriente como I = 1,5 W / 12 V = 0,125 A o 125 mA.
Importancia del control actual adecuado
El control de corriente adecuado es vital para el rendimiento y la vida útil de un módulo LED. Como se mencionó anteriormente, la sobrecorriente puede causar que los LED se sobrecalienten, lo que no solo reduce su brillo sino que también acorta su vida útil. La falta de corriente, por otro lado, puede provocar una iluminación tenue o inconsistente.
Para garantizar un control de corriente adecuado, muchos módulos LED están diseñados con resistencias limitadoras de corriente integradas o utilizan controladores de corriente constante. Una resistencia limitadora de corriente es una forma sencilla y rentable de controlar la corriente en un circuito LED. Funciona reduciendo el exceso de voltaje y limitando la corriente que fluye a través de los LED. Sin embargo, las resistencias limitadoras de corriente no son tan eficientes como los controladores de corriente constante, especialmente en aplicaciones de alta potencia.
Los controladores de corriente constante son dispositivos más sofisticados que pueden mantener una salida de corriente estable independientemente de los cambios en el voltaje de entrada o el voltaje directo de los LED. Se utilizan comúnmente en módulos LED de alta calidad, comoMódulos LED RGB para letras de canal, donde se requiere un control preciso de la corriente para lograr una mezcla de colores y un brillo consistentes.
Diferentes tipos de módulos LED y sus requisitos actuales
Hay varios tipos de módulos LED disponibles en el mercado, cada uno con sus propios requisitos actuales. Por ejemplo,Módulo Led Cuadrado 220Vestá diseñado para funcionar directamente desde una fuente de alimentación de 220 voltios. Estos módulos generalmente tienen un controlador incorporado que convierte la entrada de CA de alto voltaje en una salida de CC de bajo voltaje adecuada para los LED. La corriente de un módulo LED de 220V depende de su potencia nominal. Un módulo LED de 10 vatios y 220 V, por ejemplo, consumiría una corriente de aproximadamente I = 10 W/220 V ≈ 0,045 A o 45 mA.
Los módulos LED de bajo voltaje, como los módulos de 12 V o 24 V, también son populares, especialmente en aplicaciones donde la seguridad y la flexibilidad son importantes. Estos módulos suelen requerir una fuente de alimentación externa para proporcionar el voltaje adecuado. La corriente de un módulo LED de bajo voltaje puede variar ampliamente según la cantidad y el tipo de LED que contiene. Un pequeño módulo LED de 12 V con unos pocos LED puede consumir solo unos pocos miliamperios, mientras que un módulo de 12 V más grande y de alta potencia puede consumir varios amperios.
Los módulos LED RGB son otro tipo que merece especial mención. Estos módulos contienen LED rojos, verdes y azules, que se pueden controlar de forma independiente para producir una amplia gama de colores. Los requisitos actuales para cada canal de color pueden ser diferentes, según la configuración de brillo y temperatura de color. Para lograr una mezcla de colores precisa, es fundamental controlar con precisión la corriente de cada canal de color.
Medición de la corriente de un módulo LED
Si necesita medir la corriente de un módulo LED, puede utilizar un multímetro. Primero, asegúrese de que el multímetro esté configurado en el rango de corriente apropiado. Para la mayoría de los módulos LED, el rango de miliamperios (mA) es suficiente. Luego, desconecta la fuente de alimentación del módulo e inserta el multímetro en serie con el módulo LED. Vuelva a conectar la fuente de alimentación y el multímetro mostrará la corriente que fluye a través del módulo.
Es importante tener en cuenta que al medir la corriente, debes seguir los procedimientos de seguridad adecuados. Asegúrese de que la fuente de alimentación esté apagada antes de realizar cualquier conexión y utilice herramientas aisladas para evitar descargas eléctricas.
Conclusión
En conclusión, comprender la corriente de un módulo LED es crucial para cualquier persona involucrada en proyectos de iluminación LED. La corriente de un módulo LED está influenciada por factores como el voltaje directo de los LED, la cantidad de LED en el módulo y la potencia nominal. El control de corriente adecuado es esencial para el rendimiento y la vida útil de los LED.
Como proveedor de módulos LED, ofrezco una amplia gama de módulos LED de alta calidad con diferentes requisitos actuales para satisfacer las diversas necesidades de mis clientes. Si necesitas unMódulo Led Cuadrado 220Vpara su proyecto de iluminación comercial o unMódulo Led 12v 1.5WPara un proyecto de iluminación casera de bricolaje, tengo la solución adecuada para usted.
Si está interesado en comprar módulos LED o tiene alguna pregunta sobre la actualidad de los módulos LED, le invito a que se comunique con nosotros para conversar sobre adquisiciones. Estoy aquí para brindarle asesoramiento experto y ayudarlo a encontrar las mejores soluciones de iluminación LED para sus necesidades específicas.
Referencias
- Horowitz, P. y Hill, W. (1989). El arte de la electrónica. Prensa de la Universidad de Cambridge.
- Corporación Nacional de Semiconductores. (2008). Comprensión de las hojas de datos de LED. Nota de aplicación.
